ATEM エアーシャフト

ATEMエアーシャフト特徴
超軽量アルミエアーシャフト
  • 低価格
  • 超軽量
  • 自動調芯機能
  • 高トルク
  • 高い信頼性
  • 容易なメンテナンス
  • 径25mm-500mmまで製作可能
概要
特徴

イタリア ATEM社のエアーシャフトは今までにない優れた特徴を持っています。
アルミ合金の押し出し工法により製作された本体は非常に軽く、3つあるいは6つの独立したエアーチューブにより強力なトルクを生み出しますので、紙管のみならずメタル、プラスティック製のコア等その材質を問いません。

連続したクランプバー構造はスリッターの巻き軸としても最適です。

また、万が一のエアーチューブ破損時にも、チューブの取り替えが簡単で、使用現場にてすぐ交換することが可能です。

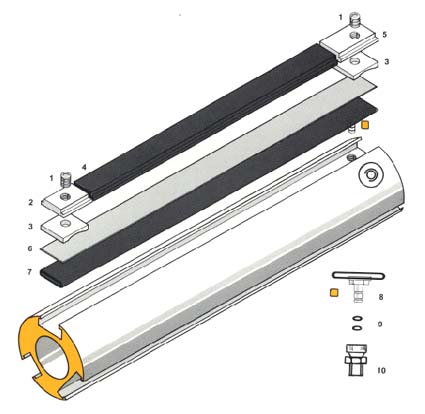

構造
ATEM 構造図
  1. スクリュー M8
  2. クランプ用ショートキー
  3. ゴムチューブ押さえ板
  4. ゴム、あるいはナイロン製のラグ板
  5. バルブ側クランプキー
  6. ゴムチューブ保護用ナイロン製押さえ板
  7. ゴムチューブ(真鍮製接続口付き)
  8. O-リング付き真鍮接続口
  9. O-リング
  10. エアーバルブ

メカニズム(動画)

ATEMエアーシャフトの動作をご覧下さい。
  このデモ機はゴムの「ラグ板」が3か所のタイプです。「エアーバルブ」からエアー注入後に内部の「ゴムチュ-ブ」が拡張するとラグ板がテープ芯をしっかりと保持している様子がご確認頂けます。
  尚、動画再生時にデモ機の動作音声が出ますのでご注意下さい。

ATEM社紹介

プロフィール
1987年、機械学に情熱を燃やす勤勉な生産管理者ジュリアーノが、自分のアイデアを実現しようとするところから、ATEM社の物語は始まりました。
ATEM 創業者 ATEM エアシャフト
20年以上にわたって培った経験と創意工夫で、よりシンプルで使いやすい製品を開発し、彼の夢は現実のものとなりました。
ミラノ郊外のメディリアにある小さな農場の片隅で、最初の旋盤を借りて、ジュリアーノは最初のATEMエアシャフトを作り出しました。
ATEM社外観 工場内
年月が経つにつれ、ATEM社のチームはどんどん大きくなり、ATEM社の製品は国際市場に出て、業界の著名なリーダーたちから賞賛を受けるようになったのです。
その後、2005年には需要の増加に伴い、ガルガナーノに最新鋭の工場を建設し、2011年には最先端の太陽光発電システムを導入し、持続可能なエネルギーで施設を完全に稼働させることができるようになりました。 2017年、ATEM社は30周年を迎え、それを可能にしてくれた協力者や友人たちとともに祝いました。
ATEM展示会 30周年記念祝賀会
今日、ATEM社が市場を席巻しているのは、革新的なアプローチと信頼できるパートナーとのネットワークの拡大によるものです。お客様の声を聞き、お客様に合ったソリューションを提供しています。
ATEM社は日々、未来を見据えながら、製品とプロセスの改善に取り組み、その過程で長期的な関係を築いています。
ATEM 世界市場 皆様のためのATEM社

ATEM社紹介動画
ラインナップ
まず始めに

ATEM社のエアーシャフトは、すべてカスタムオーダーとなっております。
下記のラインナップはあくまでも一般的なモデルとなっており
実際は、お客様の要求するコア内径・回転数・荷重・シャフト形状などをお聞きして
それに見合ったモデル選定・製作となります。また、特殊仕様のカスタムも可能です。
詳しい選定・お見積り依頼などございましたら、なんなりとお申し付け下さいませ。
お問い合わせは メールフォーム へ▶

3"径以下

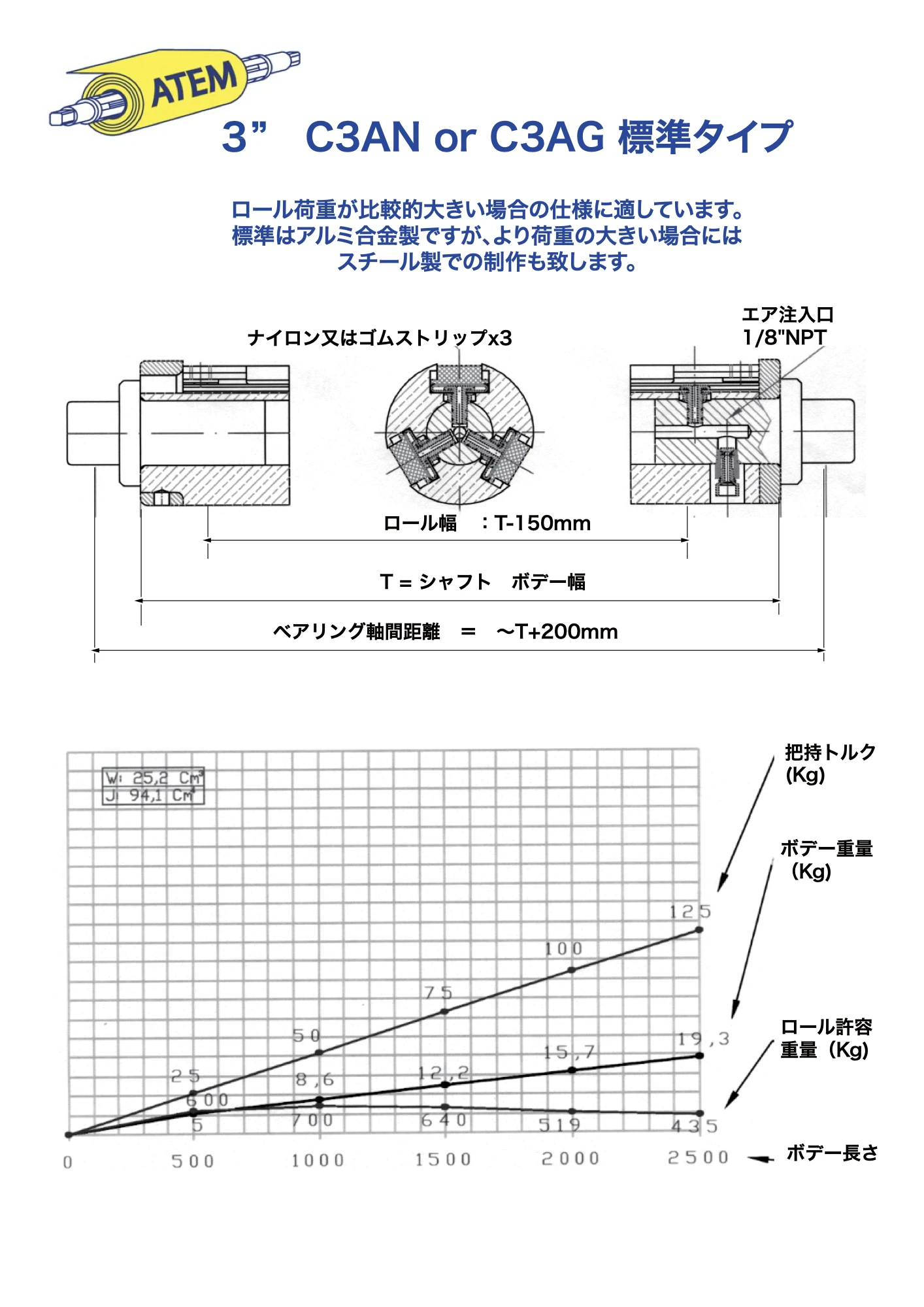

C3 モデル

3本ストライプ構造で 3”より細いシャフトの
ご要望に対応するモデルです。
コア内径25、30、40,45,50,70,76mm,3インチなどの仕様に対応します。 要求される耐荷重によって
アルミ合金製かスチール製で製作します。

タイプ一覧
C3 - AN アルミボディ・ナイロン製ストライプ
- AG アルミボディ・ゴム製ストライプ
- SN スチールボディ・ナイロン製ストライプ
- SG スチールボディ・ゴム製ストライプ
C3 L(超軽量)モデル

中空シャフト構造による超軽量仕様の3”シャフトで
コアの内径70mmおよび3インチ に対応します。
高価なカーボンファイバー製に
代わる軽量シャフトとしてご検討下さい。

タイプ一覧
C3 - ANL 中空アルミボディ・ナイロン製ストライプ
- AGL 中空アルミボディ・ゴム製ストライプ
C3 - SNL 中空スチールボディ・ナイロン製ストライプ
- SGL 中空スチールボディ・ゴム製ストライプ
C6 3+3 モデル

6本ストライプ構造の3”シャフトで、アルミ合金製あるいは
スチール製で製作します。 6本のストライプの内、
3本はナイロンでコアの中心に正しくセットした後、
ゴム製ストライプがロールを確実に保持します。
このモデルはスリッターの巻き取り 軸に使われる
リーフタイプの代わりに使用出来ます。

タイプ一覧
C6 - AG 3+3 アルミボディ
- SG 3+3 スチールボディ
C5 AG モデル

3”用シャフトですが、ATEM社の特許になる
特殊なゴム製ストライプが5本備わっており、
このシャフトは特に巻き取り軸で細幅にスリット
された多条ロール用リーフタイプ シャフトに代わる
ものとして開発されました。
タイプ一覧
C5 AG アルミボディ・ゴム製ストライプ

お問合せ/カタログ請求フォームへ

4"径以上
C6 ANGJ 3+3 モデル

4”(コア径100mm)、5”(コア径127mm)、
6”(コア径152.4mm)用のシャフトで、
ナイロンとゴムのストライプが合計6本装着されています。
3本のナイロンストライプが先に拡張してセンタリングを行い、その後ゴム製ストライプが拡張してロールを確実に保持します。
押し出しによる中空アルミボディ採用により、6"とは思えない軽さを実現しています。

タイプ一覧
C6 - ANGJ 3+3 中空アルミボディ
C8 ANGJ 4+4 モデル

8”(コア径200mm)用のシャフトで
ナイロンとゴムのストライプが合計8本装着されています。
4本のナイロンストライプが先に拡張してセンタリングを行い、その後ゴム製ストライプが拡張してロールを確実に保持します。
押し出しによる中空アルミボディ採用により、大口径とは思えない重量を実現しています。

タイプ一覧
C8 - ANGJ 4+4 中空アルミボディ
C10 ANGJ 5+5 モデル

10”(コア径250mm)、12”(コア径300mm)用のシャフトで
ナイロンとゴムのストライプが合計10本装着されています。
5本のナイロンストライプが先に拡張してセンタリングを行い、その後ゴム製ストライプが拡張してロールを確実に保持します。
押し出しによる中空アルミボディ採用により、大口径とは思えない重量を実現しています。
タイプ一覧
C10 - ANGJ 5+5 中空アルミボディ

お問合せ/カタログ請求フォームへ

拡張アダプター・チャック
6"アダプター

一体型拡張ラバーで保持を行う、6”用アダプターです。
ベースになる軸に対応した穴径はお客様の
仕様に応じて設計します。 通常は3”シャフトを6”対応にするのによく使われます。
大口径用アダプター

ATEMパテントの特殊ゴム製ストライプを円周方向
に複数設置した、大口径用アダプターで、コアの内径
200mmから1000mmに対応出来ます。
軽量化を図るため本体材質はアルミ合金製です。
エア/メカニカル チャック

自己センタリング機能を持った、シャフトレス機用
チャックです。 コア内径70mmから500mm
までの仕様に対応出来ます。 本体材質はスチール製です。

お問合せ/カタログ請求フォームへ

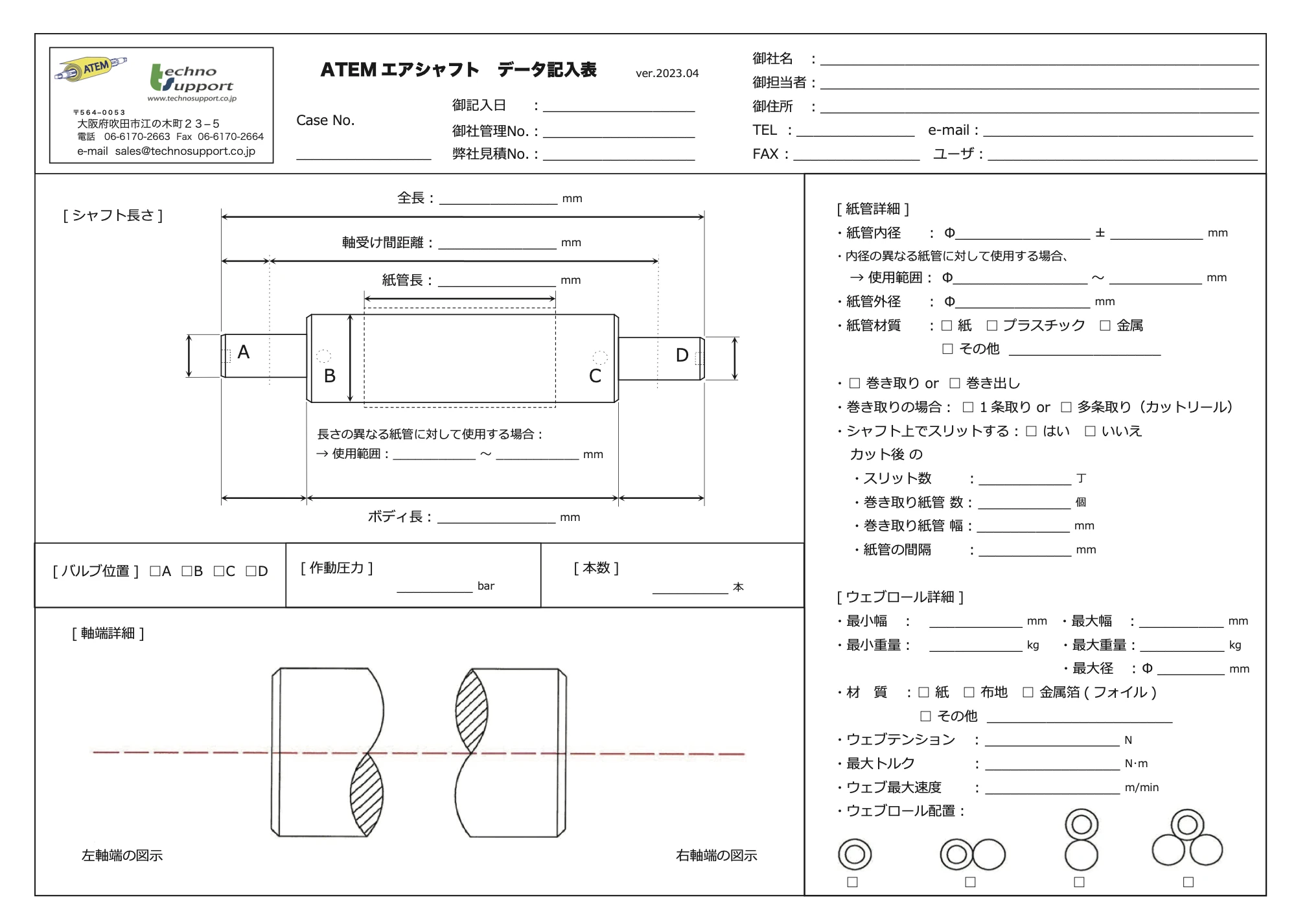

資料請求/お問合せ
お問合せ/カタログ請求フォーム

ATEMお問合せ/カタログ請求フォーム
下記のフォームより必要事項入力の上、送信ボタンを押して下さい。
お問い合わせフォームを利用した広告宣伝等の行為はご遠慮下さい。
必須貴社名
業種
部署名
役職名
必須お名前
フリガナ
郵便番号
必須ご住所
  1. 市区町村
  2. 丁目番地
必須電話番号
FAX
必須メールアドレス
必須確認のためもう一度
コメント
ATEMカタログ
請求動機
コンタクト
最新情報希望
必須送信確認

展示会案内
2023展示会出展情報

コンバーティングテクノロジー総合展2023

コンバーティングテクノロジー総合展2023ロゴ
デモムービー(Movie)

会 期2023年2月1日(水)~3日(金)
主 催株式会社 加工技術研究会(CTI)
共 催JTB Communication Design
会 場東京ビッグサイト東2・3ホール 展示ブース番号 3U-10
出 展ATEM社エアーシャフト他
内 容加工技術研究会(CTI)はサステナブル社会の実現のために新しい製品や技術を社会に発信し「ゆたかさ」について検討する機会が提供され今回は1000社以上が集結し14展示会が同時開催となりました。

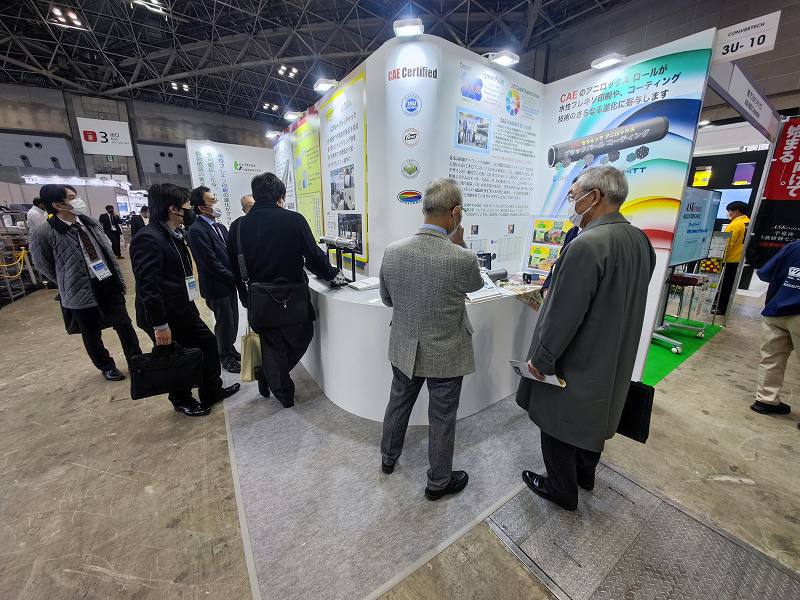

弊社ブースへの沢山のご来場誠にありがとうございました。今回ATEM社のエアーシャフト実演を行いました。また先回に引き続きCAE社ブラックパールセラミックコ-ティングアニロックスロ-ル他を展示し海外からグロ-バル販売網の代表者を、お招きすることができました。
