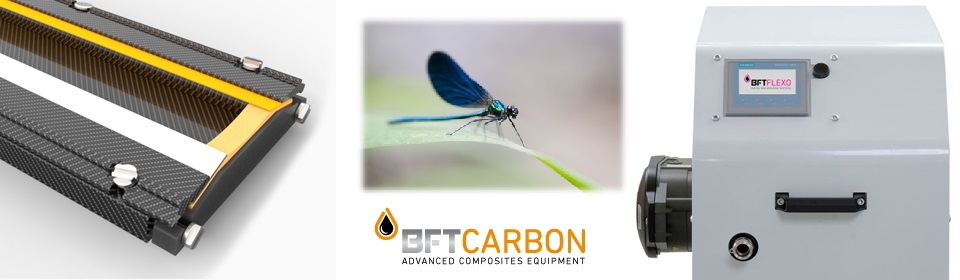

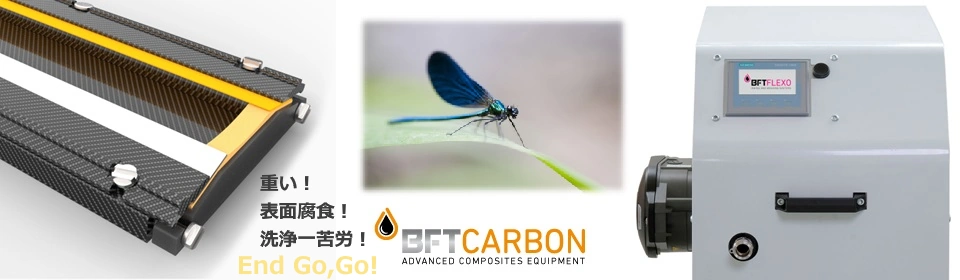

超軽量素材カーボンファイバーによりドクターブレードチャンバーの取り付けや取り扱い、メンテナンスがとても容易です。

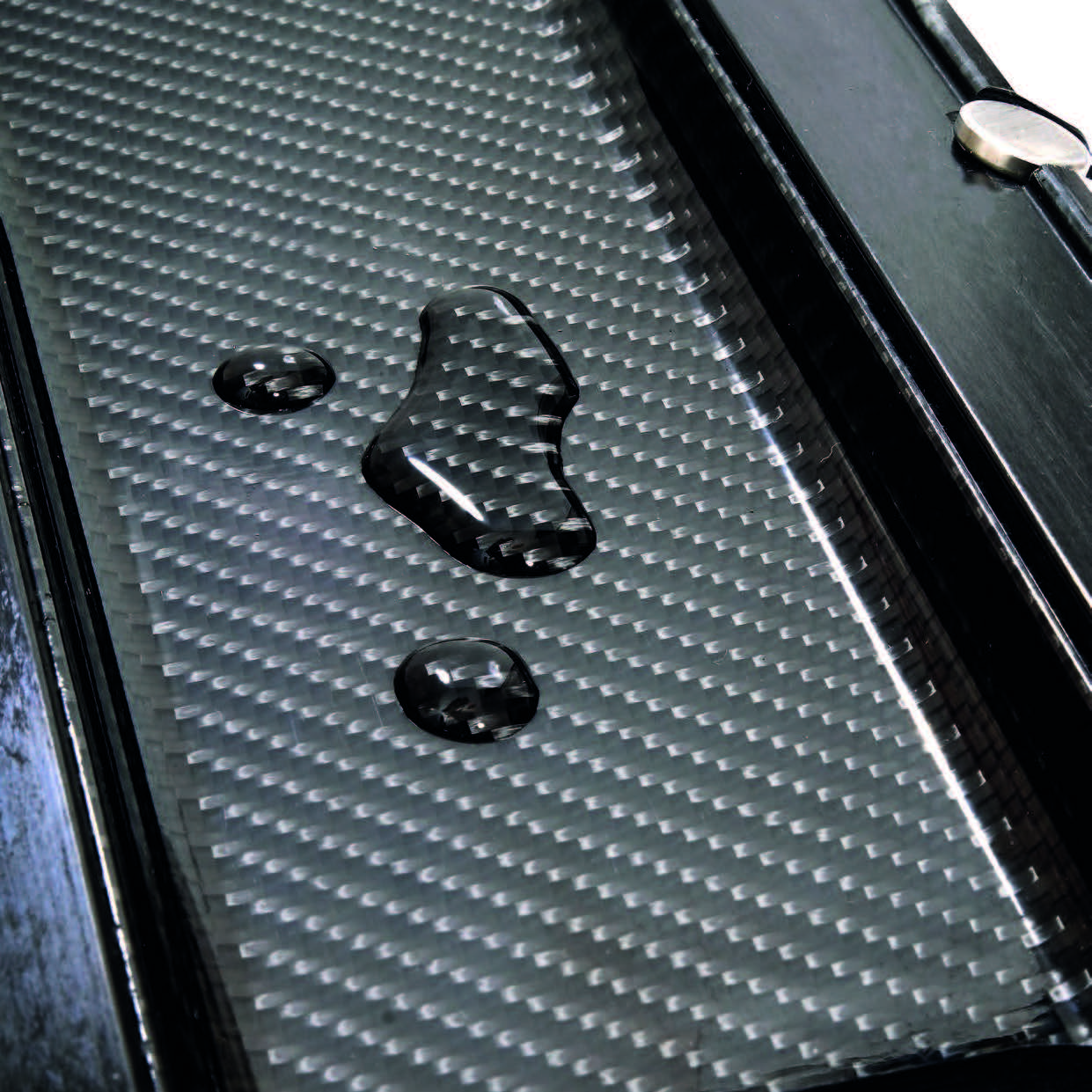

10年経っても新品同様の外見と安定した性能と信頼性を提供します
さらに彼らの独自システム、エアバッグ内蔵式クロスバーシステムにより、偏りのない均一なドクターブレードの接圧を提供します
また独自のブレード押え機構は簡単な作業でブレードの脱着が可能。メンテナンスの際にはその超軽量性を生かして抜群の作業性を発揮します。
 |  | ||
| アルミ製チャンバ－ | BFTカーボンチャンバ－ |
BFT
BFTカーボンチャンバー
特徴
10年経っても新品同様の外見と安定した性能と信頼性を提供します
さらに彼らの独自システム、エアバッグ内蔵式クロスバーシステムにより、偏りのない均一なドクターブレードの接圧を提供します
また独自のブレード押え機構は簡単な作業でブレードの脱着が可能。メンテナンスの際にはその超軽量性を生かして抜群の作業性を発揮します。
技術的な特徴
印刷の世界に問いかける変革
Clamp2Go
スマートなブレード固定
Touch2Go
革新技術の実現
全面に均一な押し圧を与えるエアクッション システム
 |
 |
| 2ピストンシステム | BFT Touch2Go システム |
資料
| BFTドクターブレードチャンバー カタログ(19.3MB) |
 |
フレキソインキング洗浄システム
概要
BFT フレキソインキング・洗浄システムおよび BFTカ－ボンドクターブレードユニットを開発しました。フレキソ印刷機用の統合ソリューションです。
- インキング装置革新とは
- BFTフレキソはフレキソ印刷業界におけるインキング装置革新の必要性から誕生しました。
- 従来殆どのインク循環装置は手動式です。
そのため・・・- 洗浄の自動化もされていない
- オペレーターは印刷の進行状態を見ながらポンプ流量を調整
- 印刷後の洗浄の手間が半端でない
- →インクタンクを取り出し
- →洗浄水のタンクと入れ替え
- →やっと洗浄開始・・・
- この一連のご苦労様が毎回、毎日、毎日・・・延々と・・・果てしなく続きます。
- BFTはこの状況を改善すべく、BFTカーボン ドクターチャンバーと完全に自動化したインキング・洗浄装置を統合したシステムを開発!
- 最高レベルと称されるフレキソ印刷やコーティング技術獲得の一助としてプロセスの最適化を指向されているコンバーターに貢献します。
- BFTフレキソとBFTカーボンはそれぞれ単独で使うことも、勿論問題ありませんがこの２つのシステムを一体化して使われることで、より高いレベルの生産効率の向上を得ることが出来ます。
- 従来殆どのインク循環装置は手動式です。
特徴

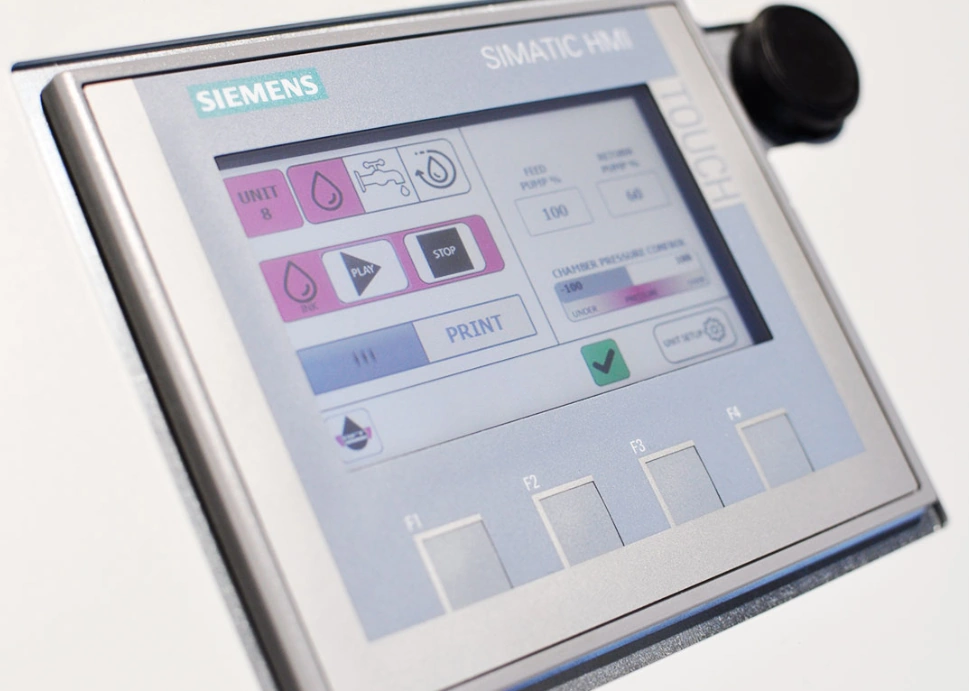

簡単操作
操作は画面タッチだけです

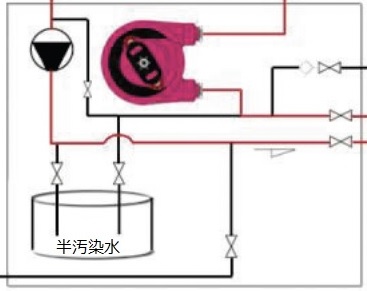

システム構成
フレキソマニホールド（多岐菅） |
 |
世界中でサービスが受けられる、
最高品質の部品を採用しています。
資料ダウンロード
| フレキソインキ洗浄システム (12.1MB) |
|
ラインナップ
ラインナップ
GT Xシリーズ
回収側 ダイアフラム ポンプ
PLCによる制御
７個のバルブを内蔵したマニフォールド
INSUSTRY 4.0
| GTXMM | GTXPM | GTXPP |
| 利点 GTXMMシリーズは、送液ポンプは特別設計されたバルブによって逆回転させる事が出来、配管内やチャンバーに残存したインクを元に戻すことができます。 |
利点 GTXPMシリーズは、送液側の電動チューブポンプはチャンバー内での脈動を減衰させ、また吐出時の泡立ちの発生も最小限にし、配管内やチャンバーに残存したインクはインバーーによって回転方向を逆転させることで行います。 |
利点 GTXPPシリーズは、送液側の電動チューブポンプはチャンバー内での脈動を減衰させ、また吐出時の泡立ちの発生も最小限にし、配管内やチャンバーに残存したインクはインバーターによって回転方向を逆転させることで行います。 システムは低騒音であり、メンテナンスのプログラムも可能です。 |
 |  |  |
GT Corrシリーズ
GT Corrシリーズ
型式別比較表
| モデル型式 | インキング 制御 | 回収 | タッチ スクリーン | クイック 洗浄 | 排水 | クリーニング |
| GT CORR IR | ● | ● | ●||||
| GT CORR IRW | ● | ● | ●● | ● | ||
| GT CORR IRW+ | ● | ● | ●● | ● | ● |
GT Grav
GT Grav M
RS P1
RS P1
モデル別の機能比較
GT Xシリ－ズ
| モデル型式 | PLC 制御 | 回収 | 事前洗浄 | 洗浄 | クリーニング | 簡易洗浄 | 配管洗浄 |
| GT X MM | ● | ● | ●● | ● | ● | ● | |
| GT X PM | ● | ● | ●● | ● | ● | ● | |
| GT X PP | ● | ● | ●● | ● | ● | ● |
GT CORRシリ－ズ
| モデル型式 | PLC 制御 | 回収 | 事前洗浄 | 洗浄 | クリーニング | 簡易洗浄 | 配管洗浄 |
| GT CORR IR | ● | ● | |||||
| GT CORR IRW | ● | ● | ● | ||||
| GT CORRIRW+ | ● | ● | ● | ● |
GT GRAV Mシリ－ズ
| モデル型式 | PLC 制御 | 回収 | 事前洗浄 | 洗浄 | クリーニング | 簡易洗浄 | 配管洗浄 |
| GT GRAV M | ● | ● | ● |
総合システム
通常印刷設備システム図
BFT/BPCC導入システム図
「超高精細印刷の全自動のインキング/洗浄システム」
- 一段と高精細のフレキソ印刷
- 全自動インキングと洗浄システム
- 軽いチャンバ－と容易なメンテナンスが可能
 |
|
|
| BPCCアニロックス | BFTドクタ－ブレ－ドチャンバ－ | BFTインキング/洗浄システム |
| インキングモ－ドの流れ(循環) | プレインキングモードの流れ（残液排出） |
| インクタンク | インクタンク |
| ↓ | ↓ |
| チュ－ブポンプ | チュ－ブポンプ |
| ↓ | ↓ |
| BFTドクタ－チャンバ－ | BFTドクタ－チャンバ－ |
| ↓ | ↓ |
| BPCCアニロックス | BPCCアニロックス |
| ↓ | ↓ |
| インクタンク | 排出 |
 |
 |
| インキングモード | プレインキングモード |
 |
 |
 |
 |
 |
| インクタンク | チュ－ブポンプ | BFTドクタ－ ブレ－ドチャンバ－ | BPCC アニロックス | BFTシステム ユニット |
追加資料

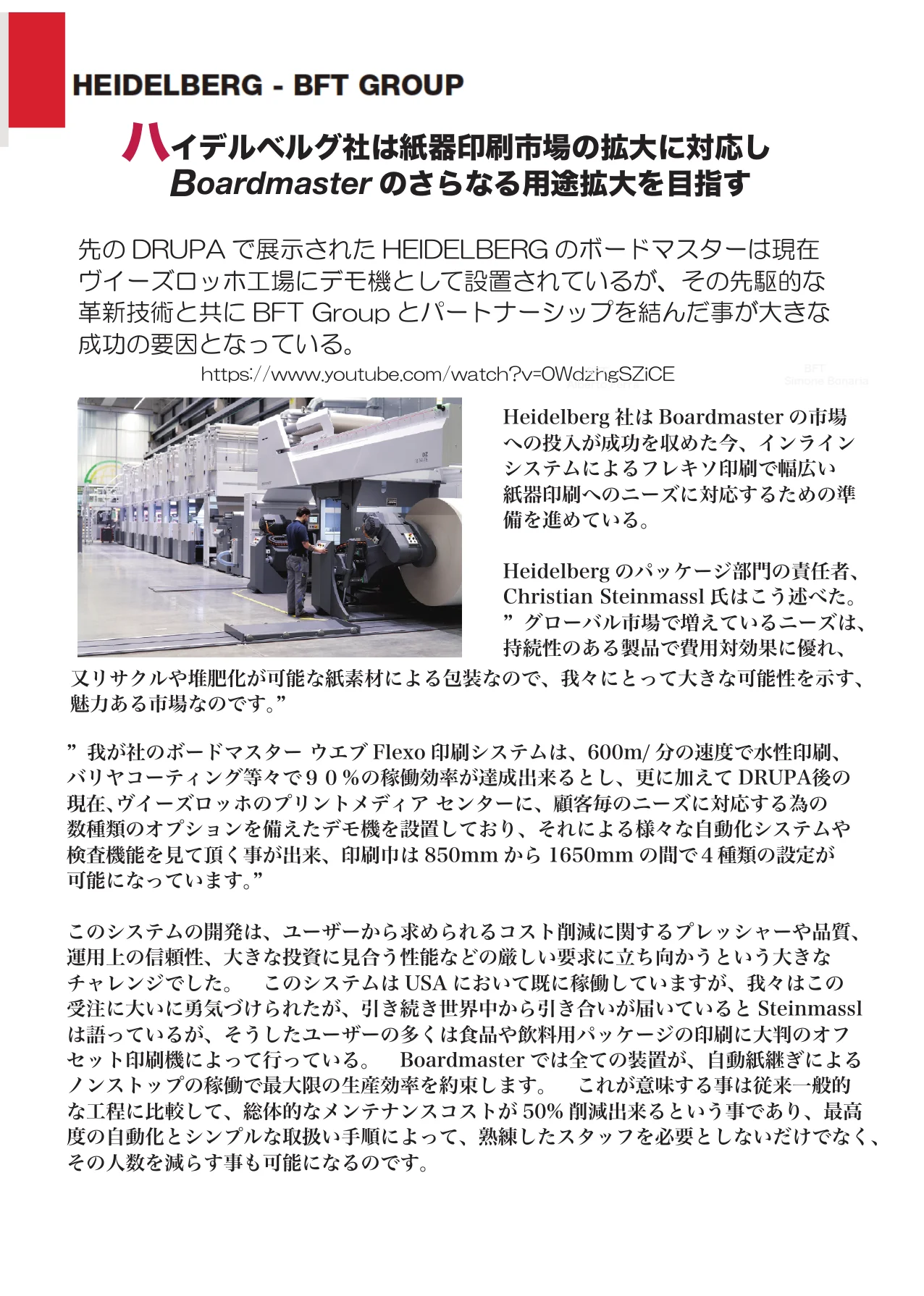

BFTグル－プ

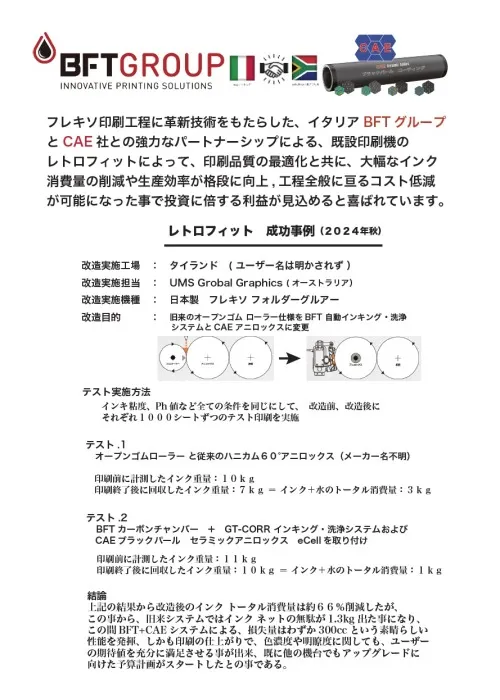

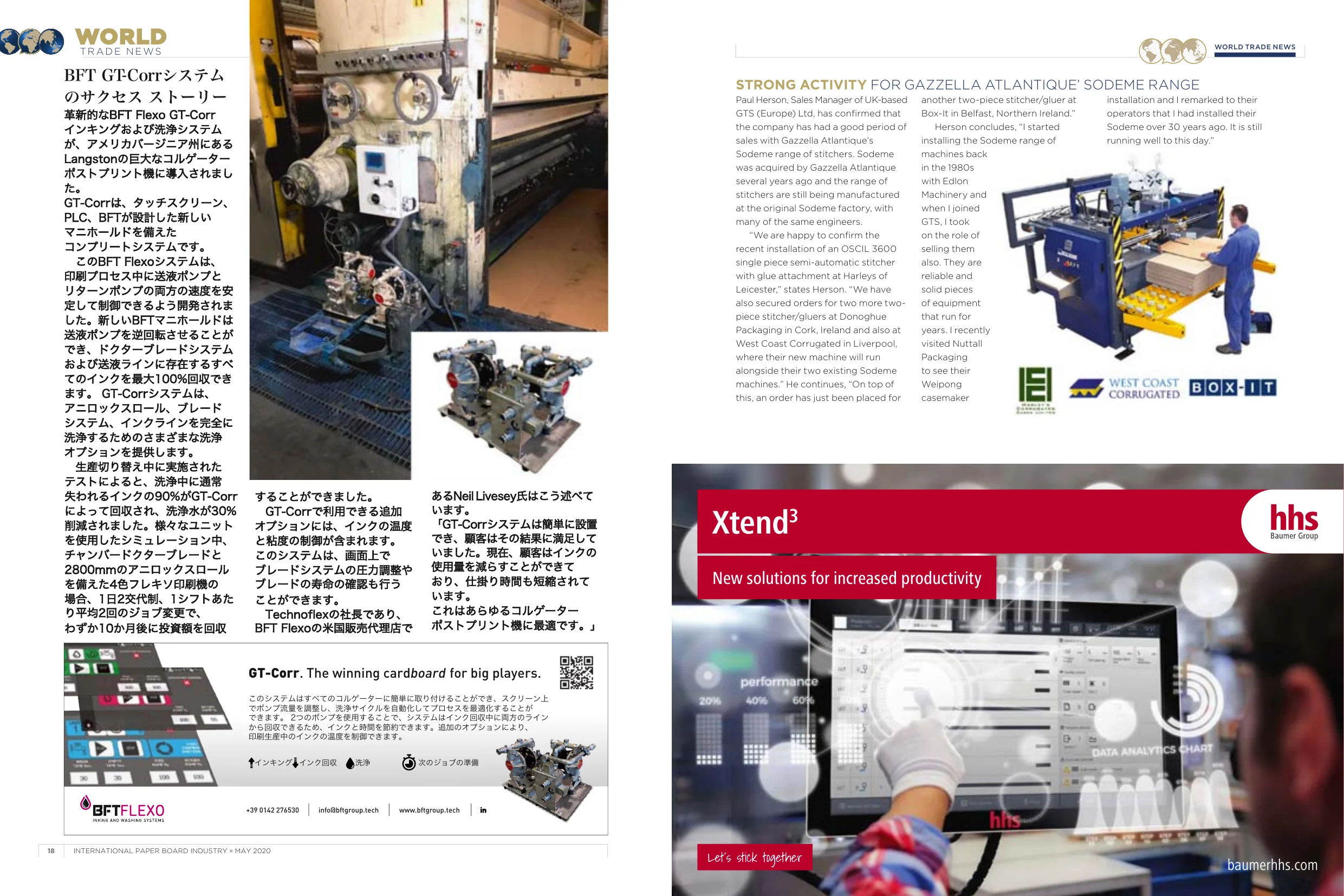

記事：BFT GT-Corrシステムのサクセス ストーリー
| 記事：サクセス ストーリー(2.3MB) |
|
フレキソ記事１
 |
|
| 記事：フレキソ記事１(7.4MB) |
|

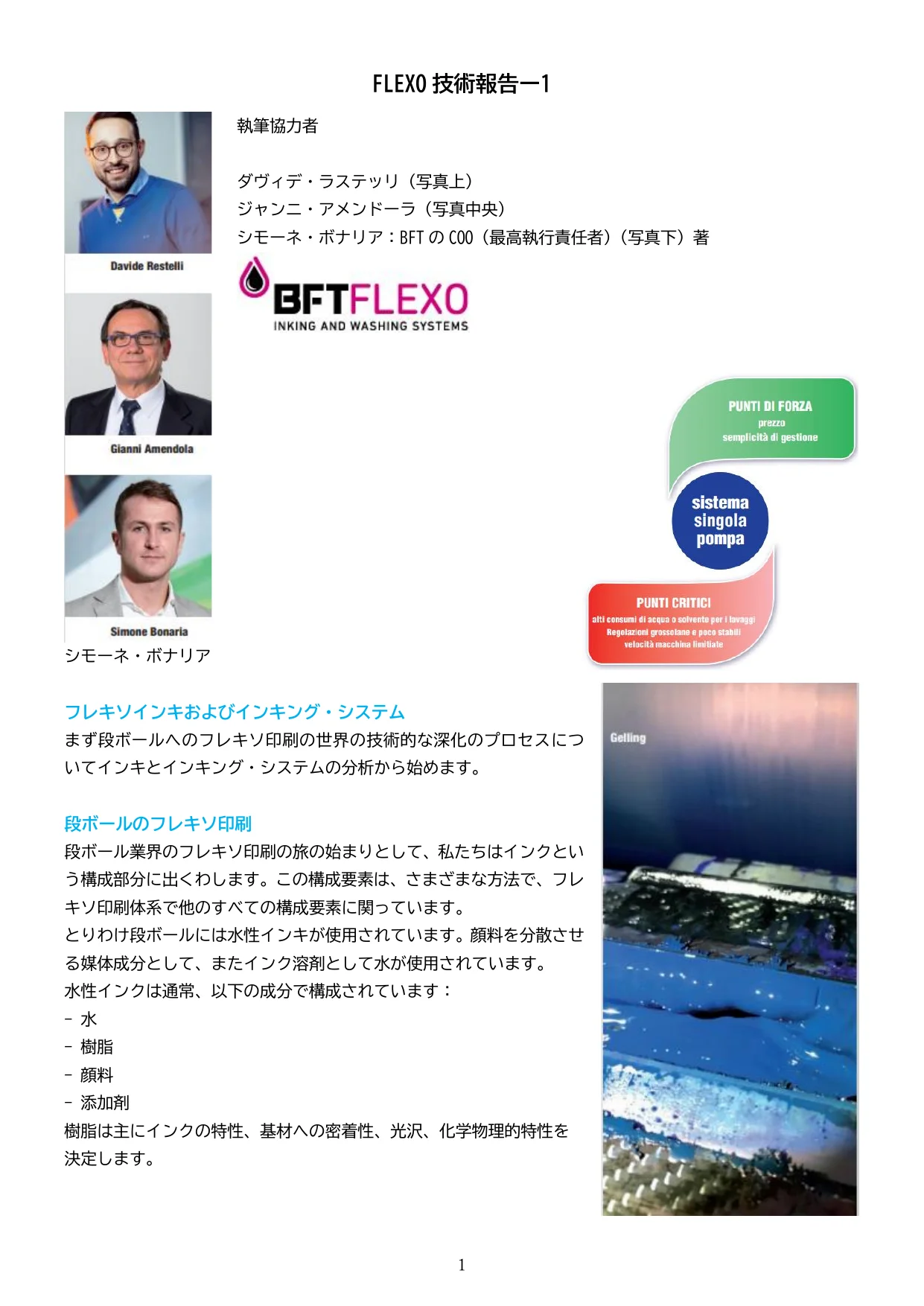

FLEXO技術報告-1
 |
執筆協力者（写真上から） ダヴィデ・ラステッリ氏 ジャンニ・アメンドーラ氏 シモーネ・ボナリア氏：BFTのCOO（最高執行責任者） |
 |
| 記事：FLEXO技術報告-1(0.8MB) |
|

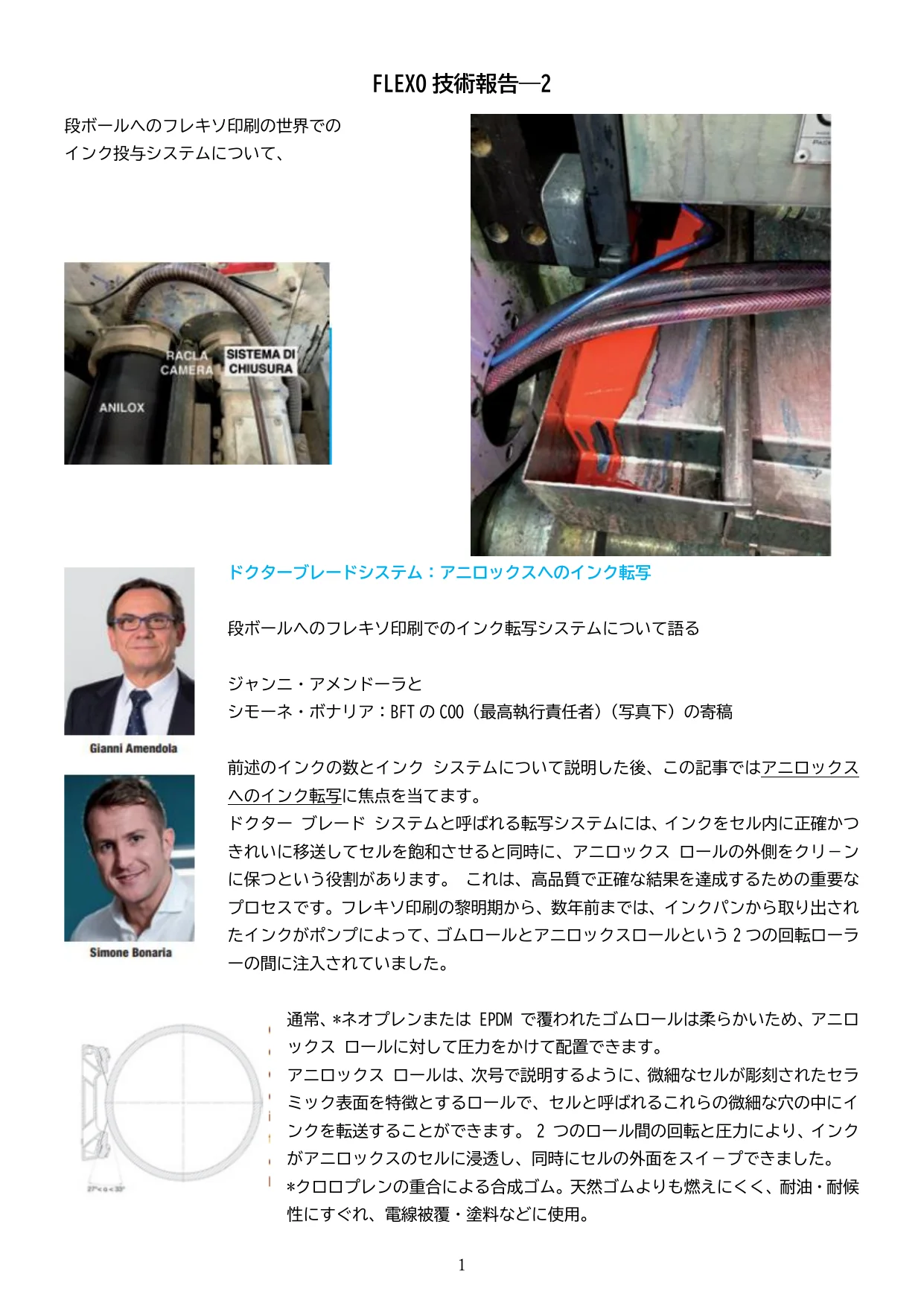

FLEXO技術報告-2
 |
執筆協力者（写真上から） ジャンニ・アメンドーラ氏 シモーネ・ボナリア氏：BFTのCOO（最高執行責任者） |
|
| 記事：FLEXO技術報告-2(0.8MB) |
|

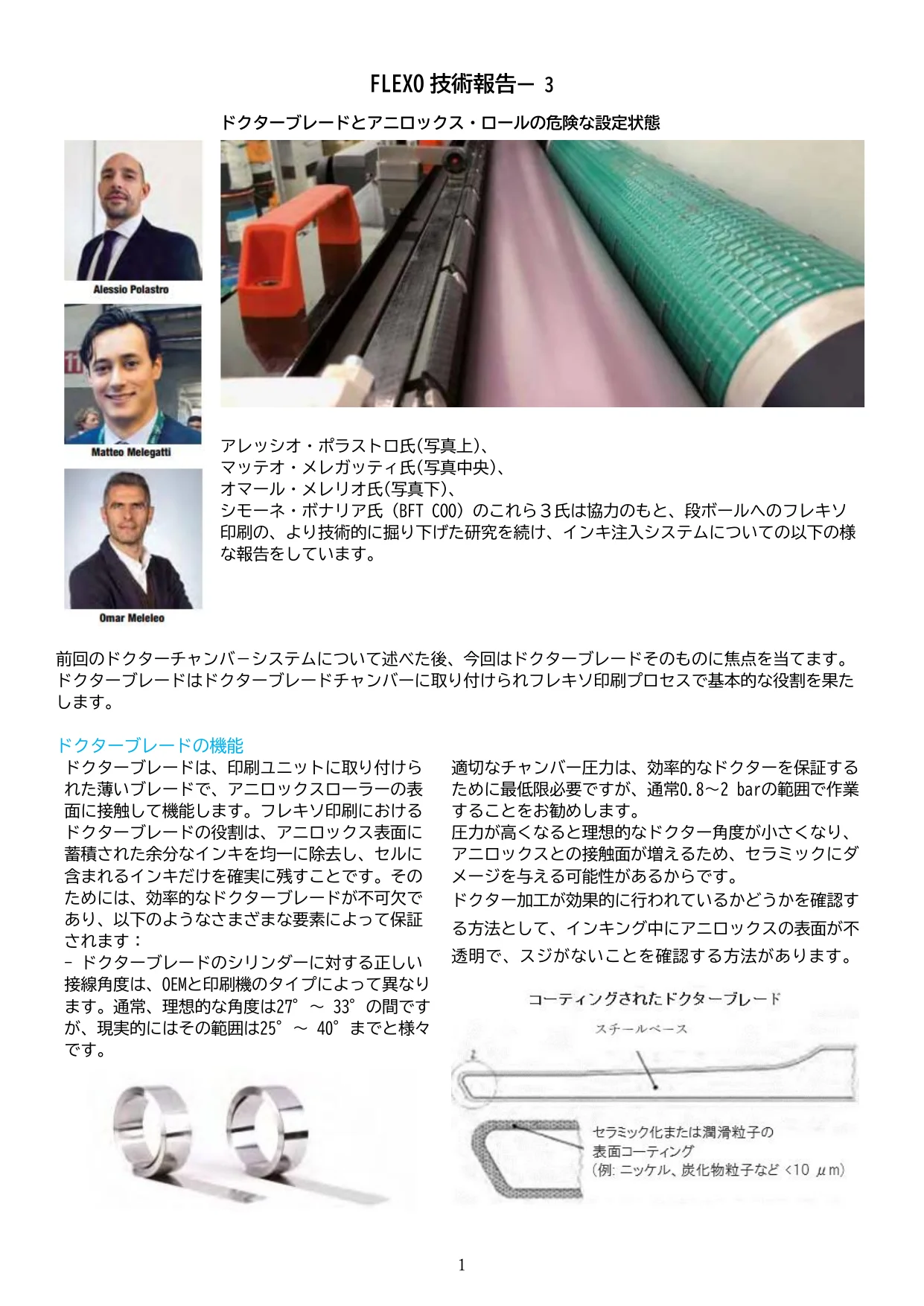

FLEXO技術報告-3
 |
執筆協力者（写真上から） アレッシオ・ポラストロ氏 マッテオ・メレガッティ氏 オマール・メレリオ氏 及び シモーネ・ボナリア：BFTのCOO（最高執行責任者） |
|
| 記事：FLEXO技術報告-3(0.8MB) |
|

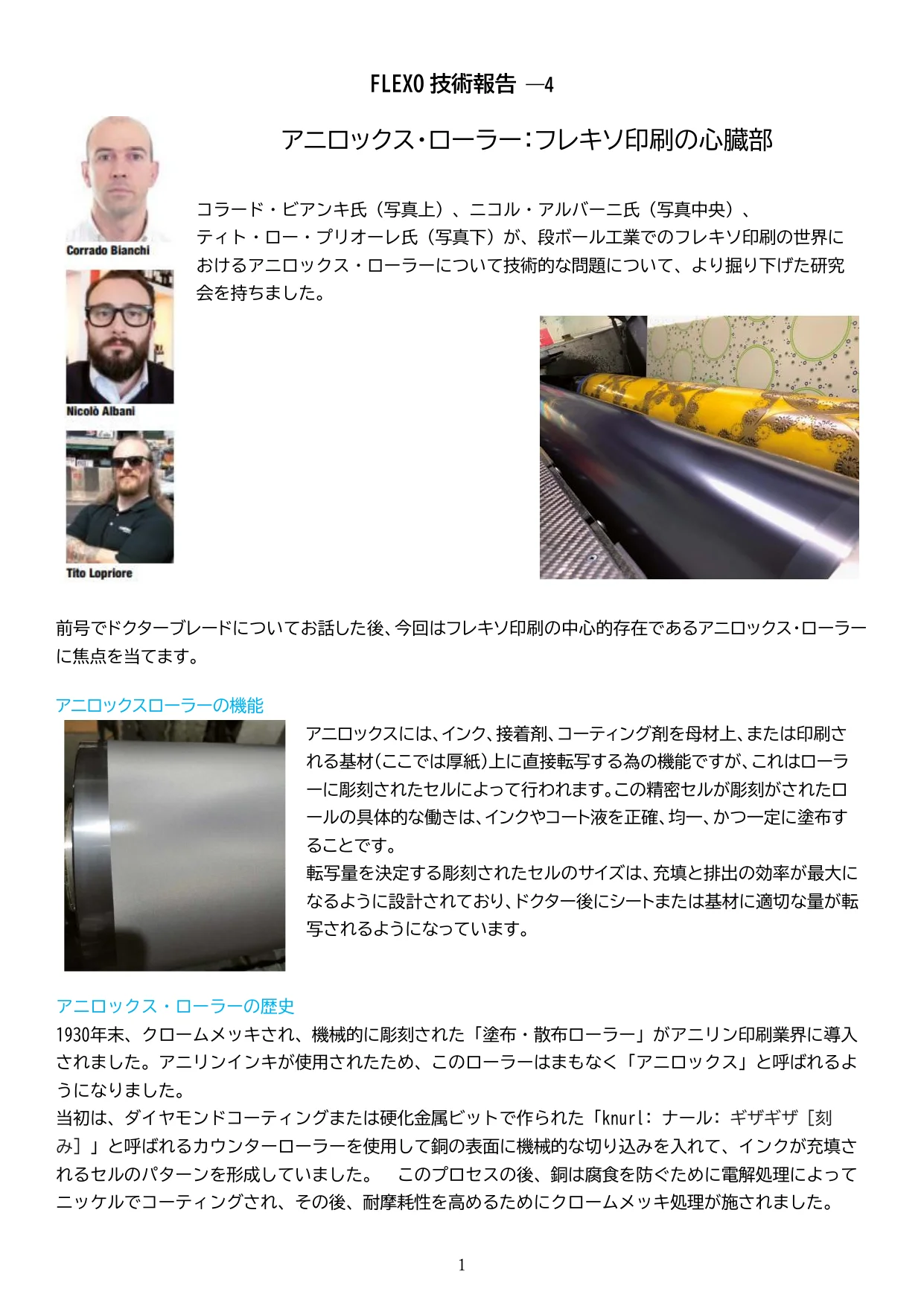

FLEXO技術報告-4
 |
執筆協力者（写真上から） コラード・ビアンキ氏 ニコル・アルバーニ氏 ティト・ロー・プリオーレ氏 |
|
| 記事：FLEXO技術報告-4(0.8MB) |
|
